長尺基板・大型基板実装

日本国内最大の1230mmの長尺基板実装が可能です。
LED蛍光灯、LED表示灯など通常はMサイズやLサイズの基板をコネクタで接続して、製品化していたものが、長手方向1230mmまで実装可能になりました。また通常のLサイズ基板ラインもラインナップしておりますので、さまざまなサイズの基板に対応することで、あらゆるニーズに応えます。

長尺基板実装

長尺基板実装

長尺基板は安定した製品品質を提供します

1200mmのLED蛍光灯、LED表示板などが1シートで製品化できることで、今までコネクタやハーネスで接続していた部分がなくなります。コネクタ接合部の経時変化による接触不良がなくなることにより、製品品質が向上します。

長尺基板を採用することで、コスト低減が可能です

長尺化してSMTラインへの投入回数を減らすことにより、実装コストが下がります。また、各種電子部品、生基板などの部品点数の削減にも寄与し、組立工数の低減にもつながります。

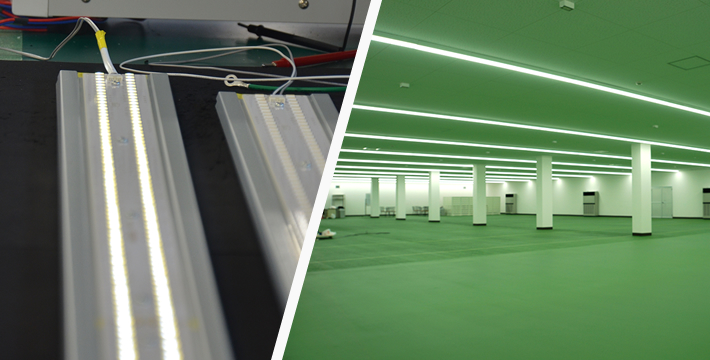

製品紹介:LED蛍光灯

LED蛍光灯

主なライン構成

M3Wライン(対応基板サイズ:100mm×100mm~1230mm×400mm)
M3Wライン
設備名 メーカー 型式 能力
クリームはんだ印刷機 天竜精機 TSP-3000
搭載機 パナソニック NPM-W2 12ノズル×2ヘッド、77000cph

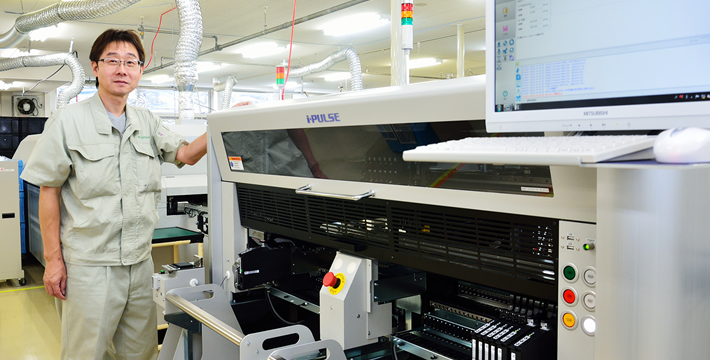

搭載機 アイパルス M20 接着剤、クリームはんだ塗布対応
6ノズル、23000cph
リフロー炉 エイテック NJ08M-102-RLF N2対応炉
加熱10ゾーン

大型基板実装

通常の基板サイズはMサイズといわれ、250mm×330mmまで実装可能です。弊社では、Lサイズ基板(515mm×400mm)の実装も可能です。大型製品用の基板や、コスト低減のための割り付け数を多くするなど、多様なお客様のニーズに応えます。

主なライン構成

M2ライン(対応基板サイズ:50mm×50mm~510mm×410mm)
M4ライン
設備名 メーカー 型式 能力
クリームはんだ印刷機 パナソニック SPF-XL
搭載機 パナソニック NPM-W タクトタイム:MAX0.058秒/1shot
搭載機 パナソニック NPM-W タクトタイム:MAX0.058秒/1shot
搭載機 パナソニック AM100 14ノズル、35800cph/chip
12200cph/QFP
対応部品サイズ:0402~120×90mm
or 150×25mm
リフロー炉 エイテック NJ08-82M40 N2対応炉
加熱8ゾーン
